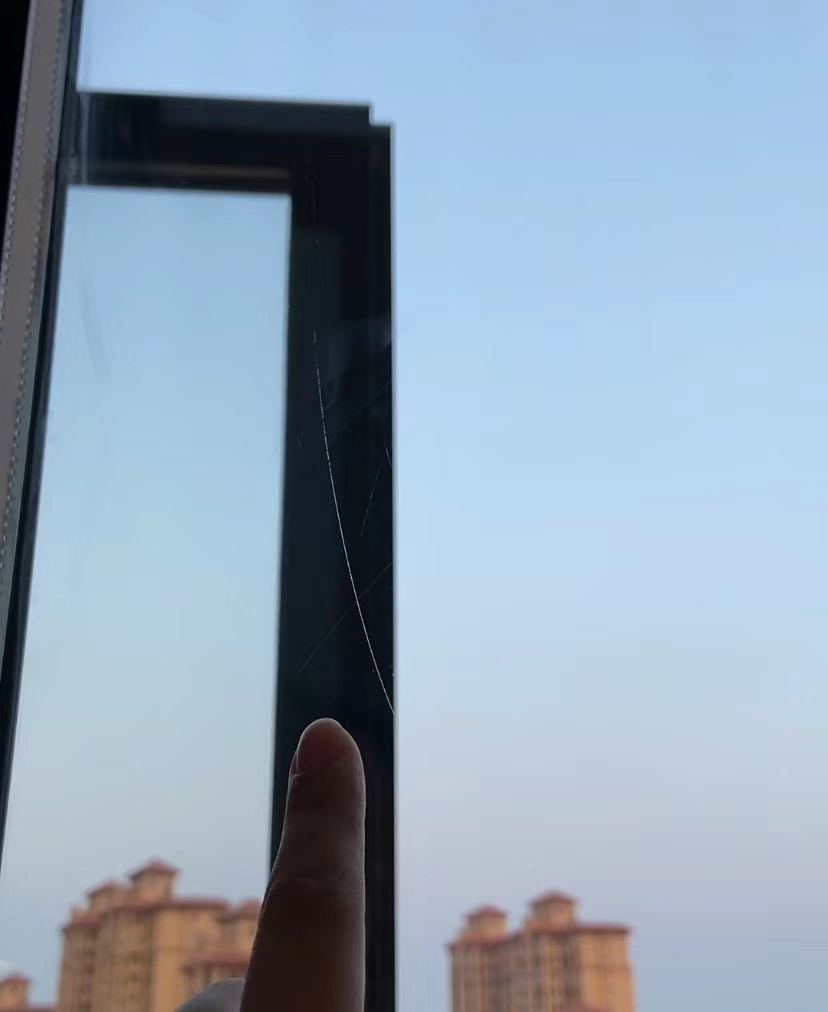

超白玻璃（低铁玻璃）划伤后更难修复，核心原因在于它的"高透明"特性本身把修复缺陷放大到了极致。以下是专业角度的系统讲解：
一、本质原因：高透光率让瑕疵无处藏身
超白玻璃的可见光透光率可达 91.5% 以上，含铁量仅为普通玻璃的 1/10（低于 0.015%），侧面看呈纯白色而非普通玻璃的绿色。 这种"水晶王子"级别的通透性意味着：
任何微观不平整都会被肉眼捕捉：普通玻璃因本身带有淡绿色且透光率较低（约 88%），轻微研磨痕迹或填充剂残留会被底色掩盖；而超白玻璃几乎完全透明，修复区域哪怕有 0.05mm 的厚度差或折射率变化，都会在特定角度下形成明显光斑或阴影。
二、物理特性：硬度更低，更易产生二次损伤
超白玻璃的原料纯度更高、杂质更少，但这反而导致其表面硬度略低于普通浮法玻璃。具体表现为：
1、更容易被划伤：日常清洁中，同样的沙尘颗粒在超白玻璃上留下的划痕往往更深；
2、修复研磨时更易"过磨"：修复划痕需要先用研磨片去除损伤层，再逐级抛光。由于超白玻璃较软，技师稍不注意就会将修复区域磨得过薄，造成局部凹陷，进而产生光学畸变（俗称"哈哈镜"效应）。
三、修复标准极高：应用场景决定了"零容忍"
超白玻璃主要用于鱼缸、博物馆展柜、高端幕墙、珠宝展示等对视觉效果要求极高的场景。用户购买超白玻璃的核心诉求就是"极致通透、还原真实"，因此修复后必须同时满足：
指标 | 专业要求 | 难点 |
透光率 | 修复后需接近原片（≥95%） | 研磨会改变表面粗糙度，增加雾度 |
光学畸变 | 畸变率需≤3%，肉眼不可察觉 | 深度>0.3mm 的划痕抛光后容易产生光畸变，高速行车或强光下会出现重影 |
颜色一致性 | 无黄变、无填充剂色差 | 树脂修复剂固化后可能轻微发黄，在超白玻璃上极为明显 |
表面平整度 | 触摸无凹凸，过渡自然 | 超白玻璃高透光下，0.1mm 的台阶都清晰可见 |
四、工艺难点：研磨与抛光的"度"极难把握
玻璃划痕修复的通用流程是"分级研磨 → 精细抛光 → 质检"，但超白玻璃在每个环节都有额外风险：
1、研磨阶段：需要控制转速和温度（通常要求 <80°C），否则热应力会导致微裂纹扩展甚至玻璃破裂。
2、抛光阶段：使用氧化铈等抛光粉时，若抛光不均匀，超白玻璃的高透光性会让抛光纹（swirl marks）一览无遗。
3、填充阶段：对于较深划痕，需注入光敏树脂并 UV 固化。但树脂的折射率与玻璃不可能 100% 匹配，在超白玻璃中更容易出现边界线。
五、专业修复建议
划痕深度 | 表现 | 修复可行性 | 建议 |
毛道/浅划痕 | 特定角度可见，指甲感觉不到 | 高 | 直接抛光，可恢复至接近原片 |
中度划痕 | 可见，指甲能感觉到，手指感觉不到 | 中 | 分级研磨+抛光，需专业设备 |
深度划痕 | 手指明显感觉到 | 低 | 超白玻璃建议直接更换，修复后光学畸变风险大 |
日常防护要点：
1、清洁时使用柔软棉布，禁用百洁布或含研磨剂的清洁剂；
2、鱼缸维护时，刮藻刀操作需格外细心；
3、避免干擦，先用水冲掉表面沙尘颗粒再擦拭。
总结：超白玻璃划伤难修，不是修复技术本身无法操作，而是其高透光、低硬度、高审美标准三重因素叠加，导致玻璃修复后的瑕疵被无限放大。对于超白玻璃，"预防远比修复重要"，一旦出现较深划痕，从专业角度通常建议直接更换。
